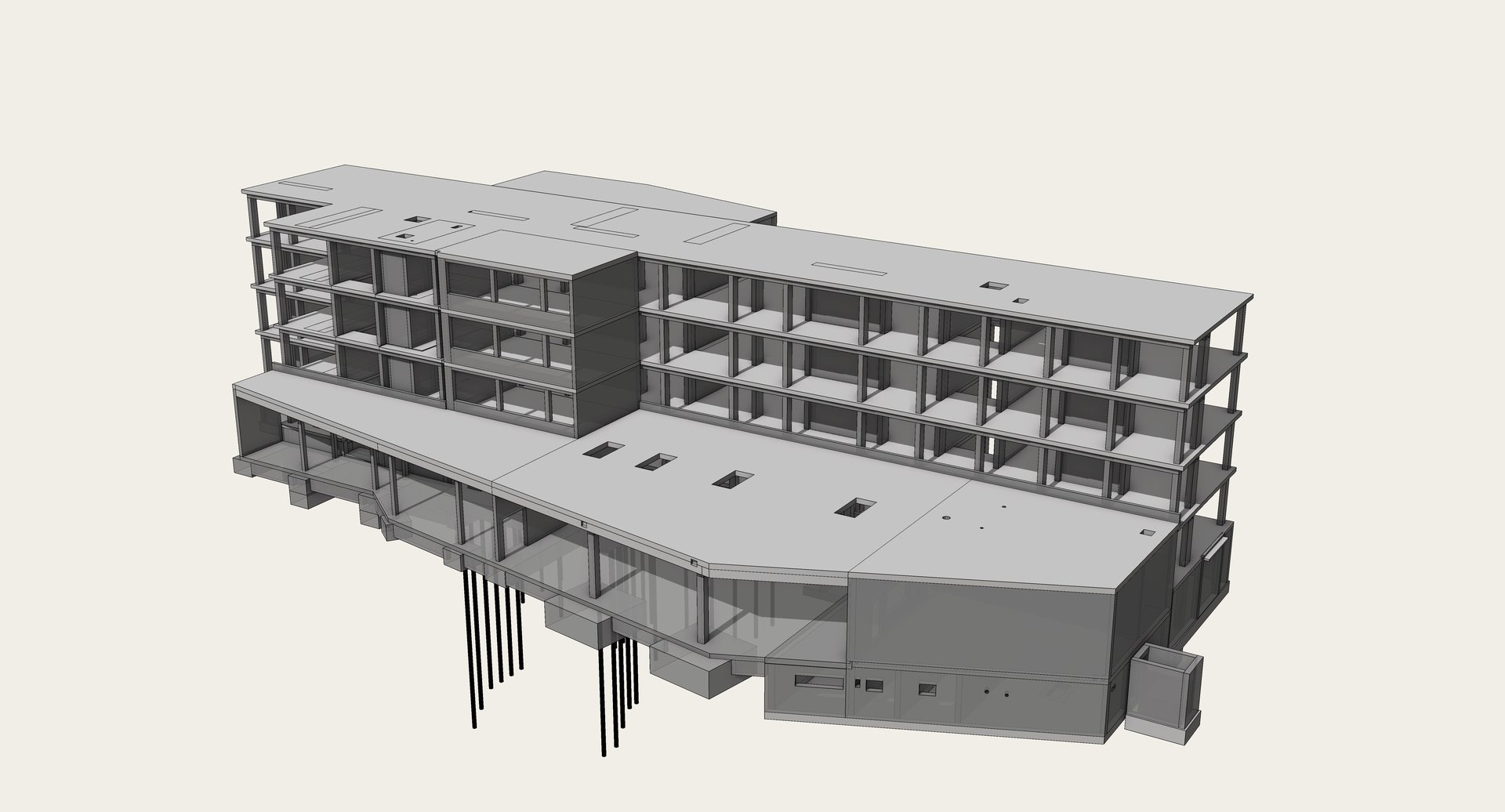

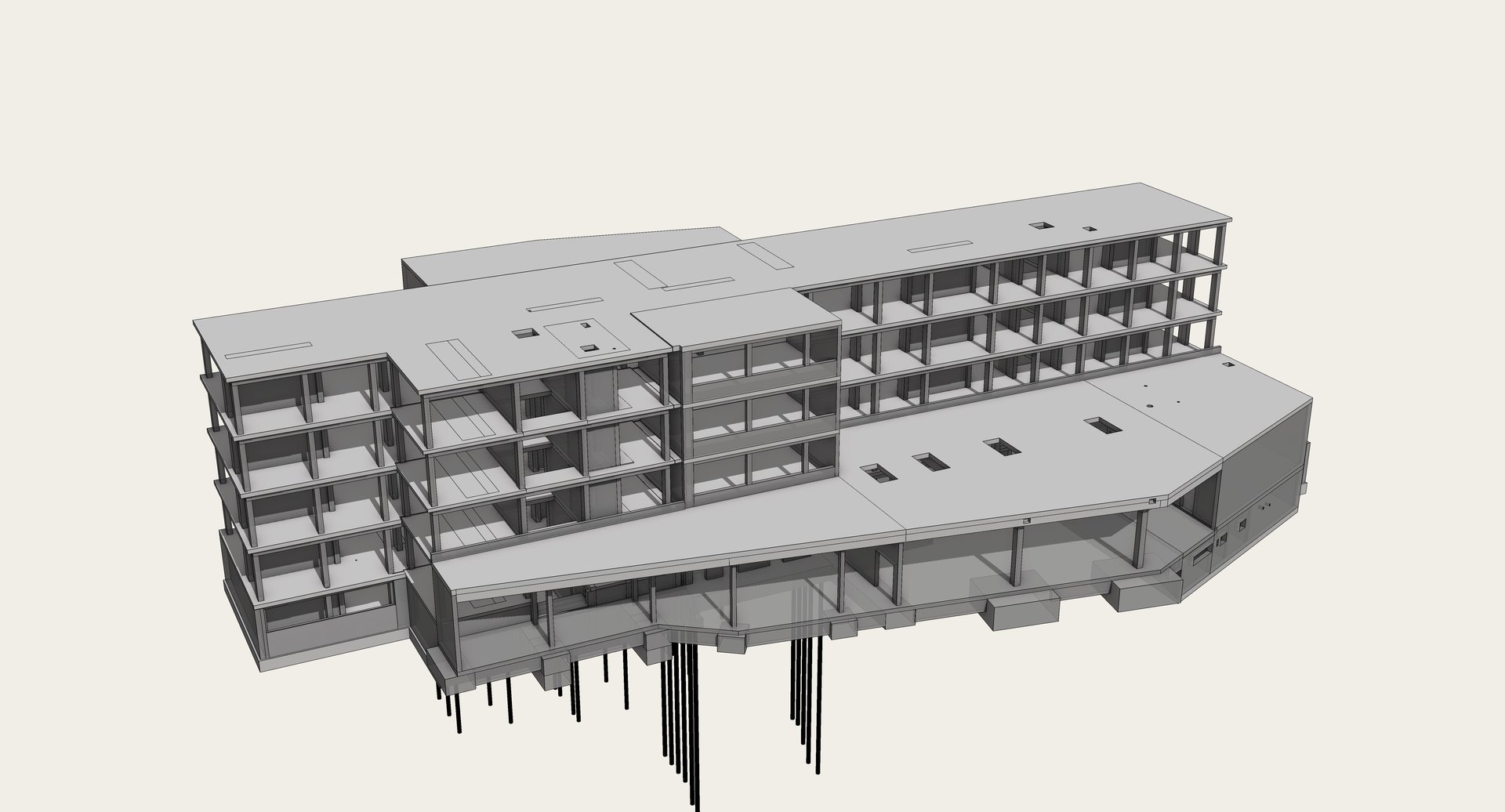

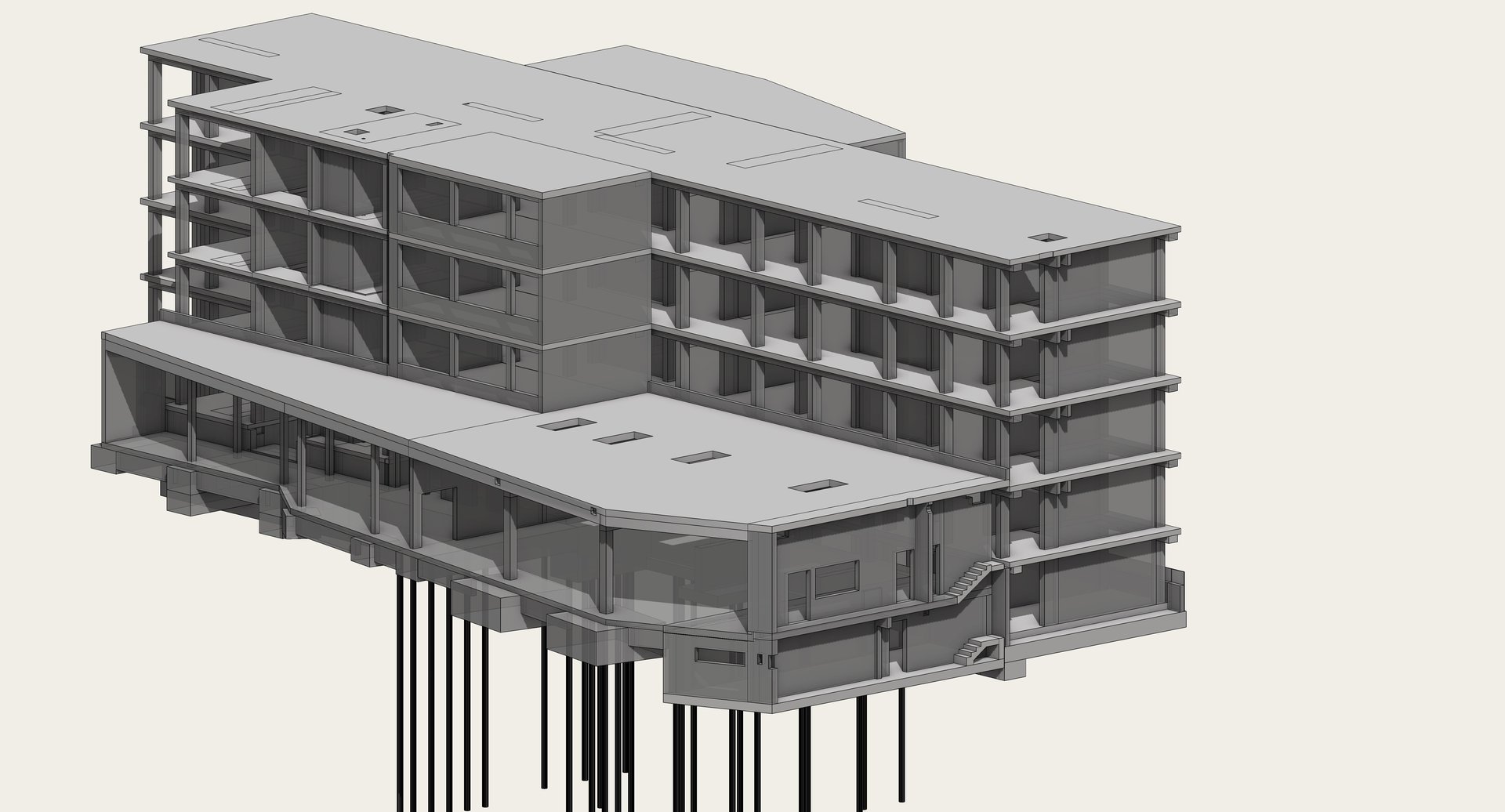

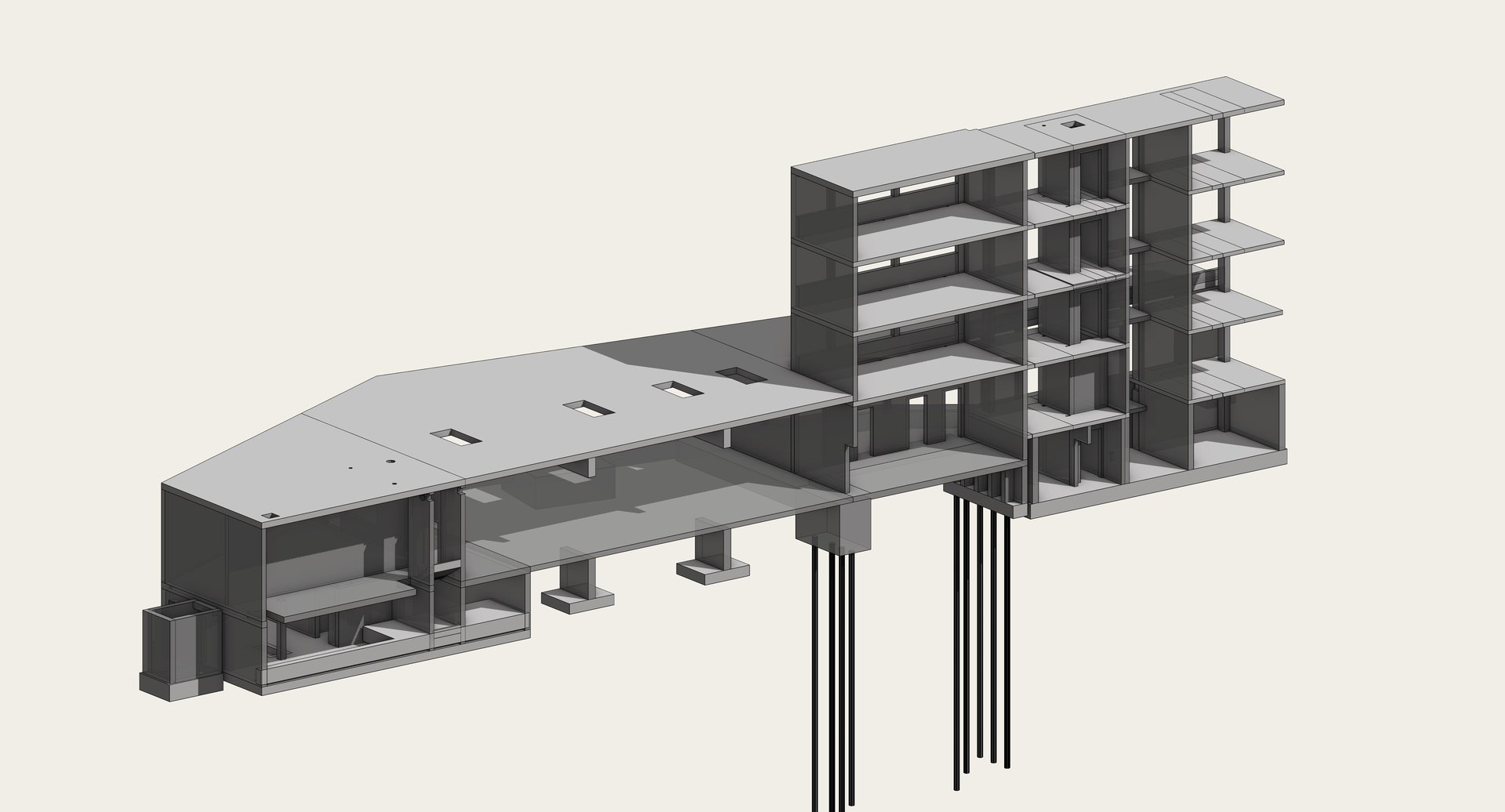

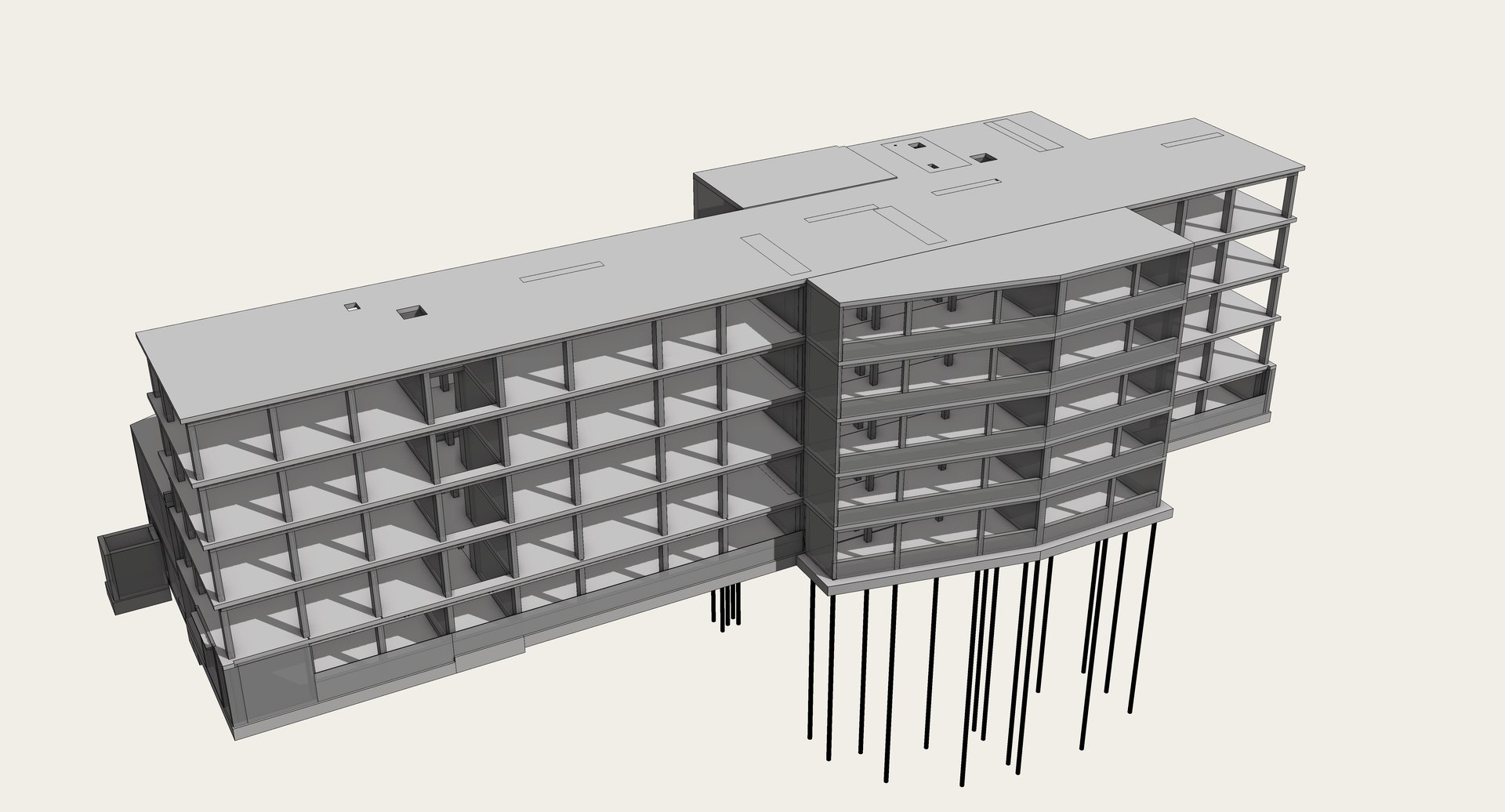

Trong khuôn khổ một chương trình cải tạo và mở rộng, một trường học hiện hữu tại Berlin đã được mở rộng và nâng cấp về kết cấu. Công trình đang sử dụng gồm một tầng hầm và bốn tầng lầu bằng kết cấu bê tông cốt thép đặc. Hai khối mở rộng được bổ sung ở đầu bắc và đầu nam của công trình — kết cấu bê tông cốt thép đặc mới, liên kết vào phần công trình hiện hữu, mỗi khối có điều kiện nền móng riêng: khối phía bắc dùng móng sâu, khối phía nam dùng móng nông.

Đợt cải tạo cũng khắc phục các khiếm khuyết kết cấu của công trình hiện hữu. Các vách cứng bê tông cốt thép mới được đưa vào bên trong kết cấu cũ để tăng khả năng chịu tải trọng ngang. Tầng hầm được mở rộng bằng kết cấu bê tông chống thấm (WU), đòi hỏi hồ sơ chính xác về liên kết giữa phần kết cấu mới và cũ tại chu vi tầng hầm.

CN Europlan thực hiện hồ sơ cốt thép LP5 cho dự án này, bao gồm phần thi công các khối mở rộng, các vách cứng mới bên trong kết cấu hiện hữu và phần mở rộng tầng hầm bằng bê tông chống thấm. Đây là công việc LP5 đòi hỏi cao về kết cấu: công trình hiện hữu áp đặt những ràng buộc về vị trí đặt thép, trình tự lắp cốp pha và chi tiết liên kết mà một dự án xây mới trên đất trống không có.

Điểm nổi bật

• Gia cường kết cấu công trình hiện hữu: Bổ sung vách cứng bê tông cốt thép vào một công trình đang sử dụng đòi hỏi hồ sơ thi công xử lý được liên kết với kết cấu cũ — từng sàn một, từng tường một — không phải ở mức khái quát mà ở mức chi tiết thi công được.
• Nhiều điều kiện nền móng trong cùng một phương án: Móng sâu và móng nông cho hai khối mở rộng được thể hiện trong cùng một bộ hồ sơ điều phối — tránh rủi ro lún lệch phát sinh khi móng của các khối mở rộng được thiết kế độc lập.
• Liên kết tầng hầm bê tông chống thấm với kết cấu hiện hữu: Chi tiết bê tông chống thấm tại điểm nối giữa tường hầm mới và cũ là phần việc LP5 đòi hỏi kỹ thuật cao: đường thấm hình thành đúng tại những điểm giao này nếu không được xử lý trên bản vẽ.
• Tuân thủ yêu cầu của khu vực công: Chủ đầu tư công trình công yêu cầu hồ sơ LP5 đầy đủ và có thể kiểm tra được. Bản vẽ cốt thép mà đơn vị thẩm tra của chủ đầu tư công có thể kiểm tra trực tiếp là điều kiện tiên quyết để giữ đúng tiến độ.
