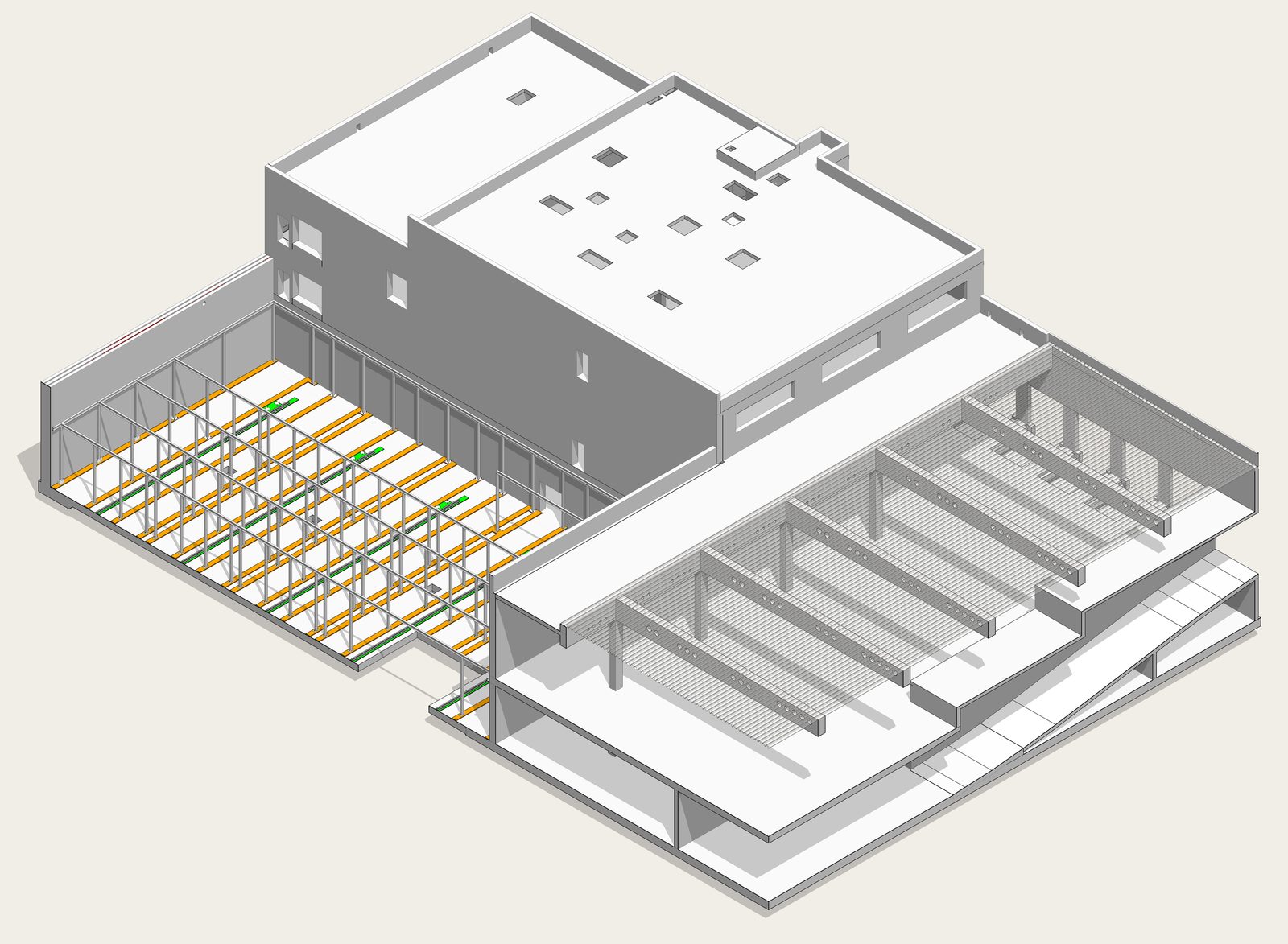

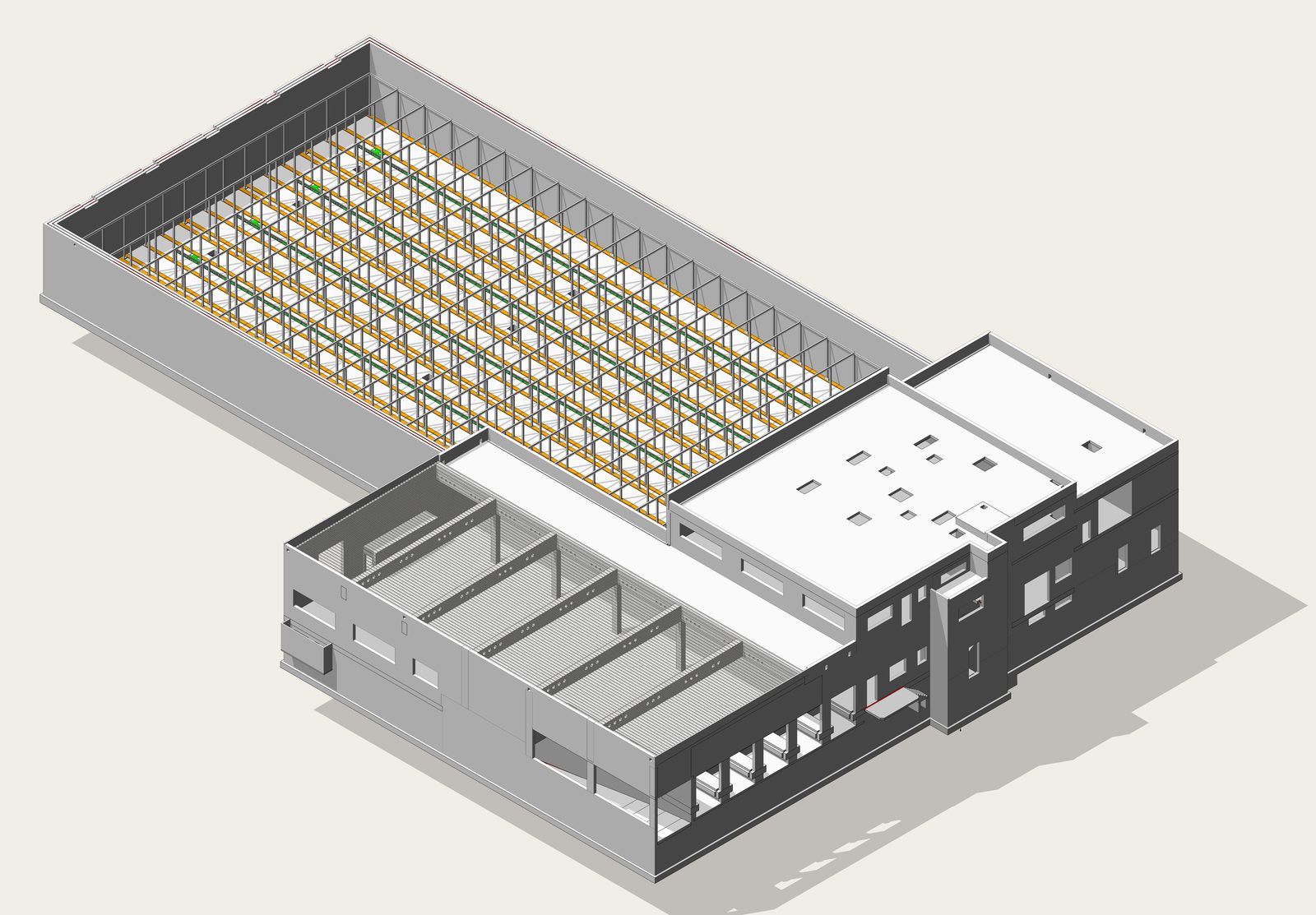

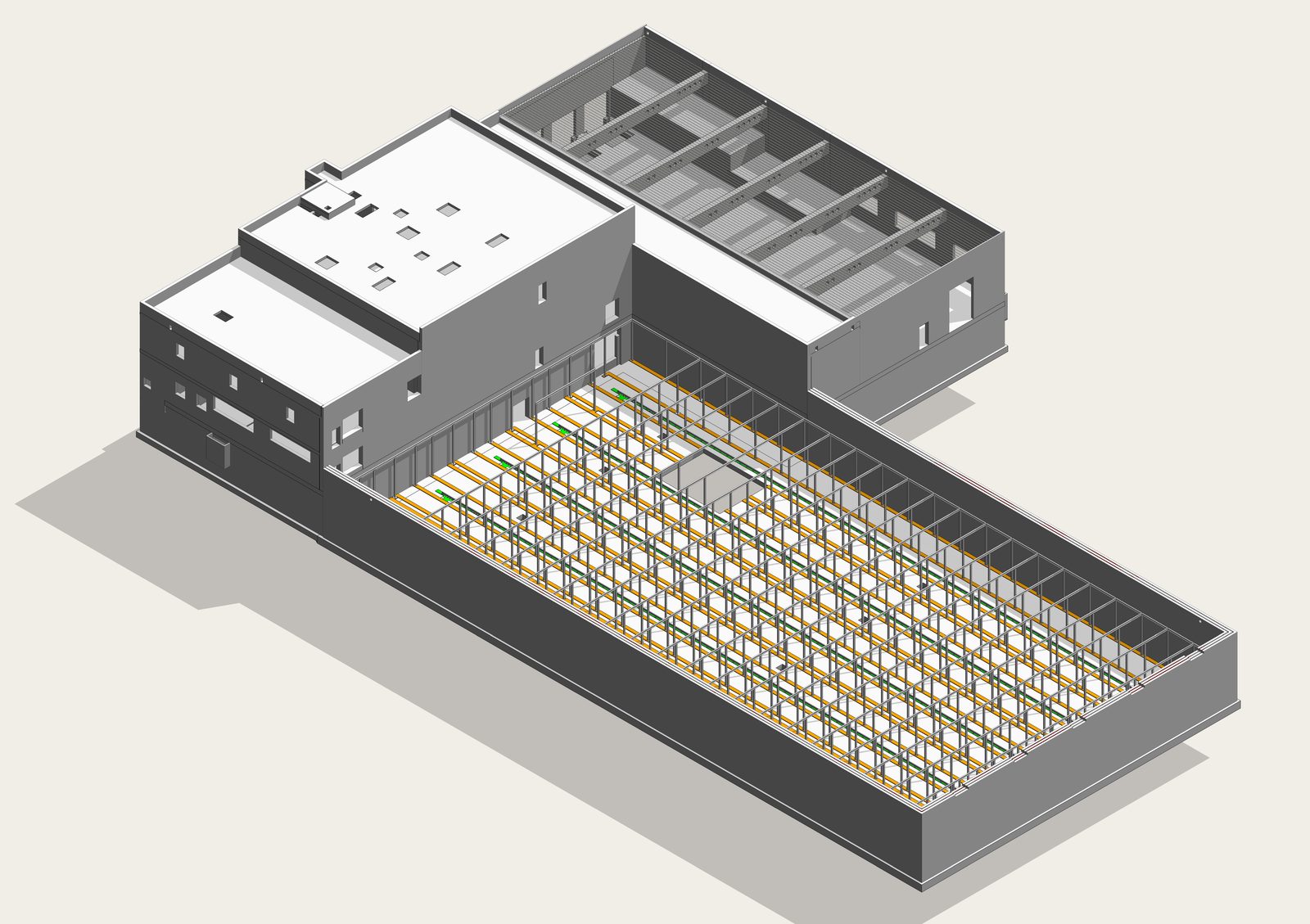

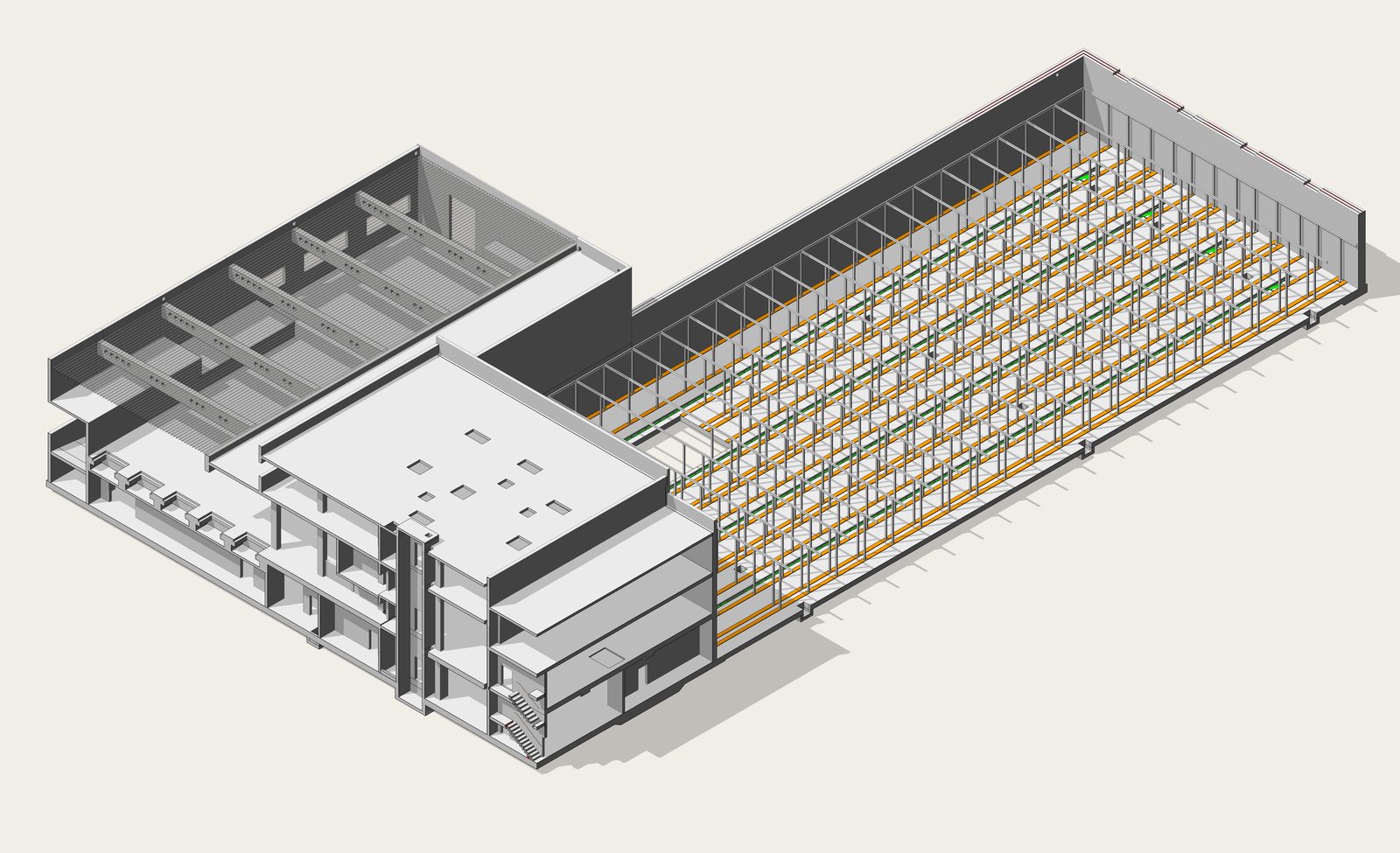

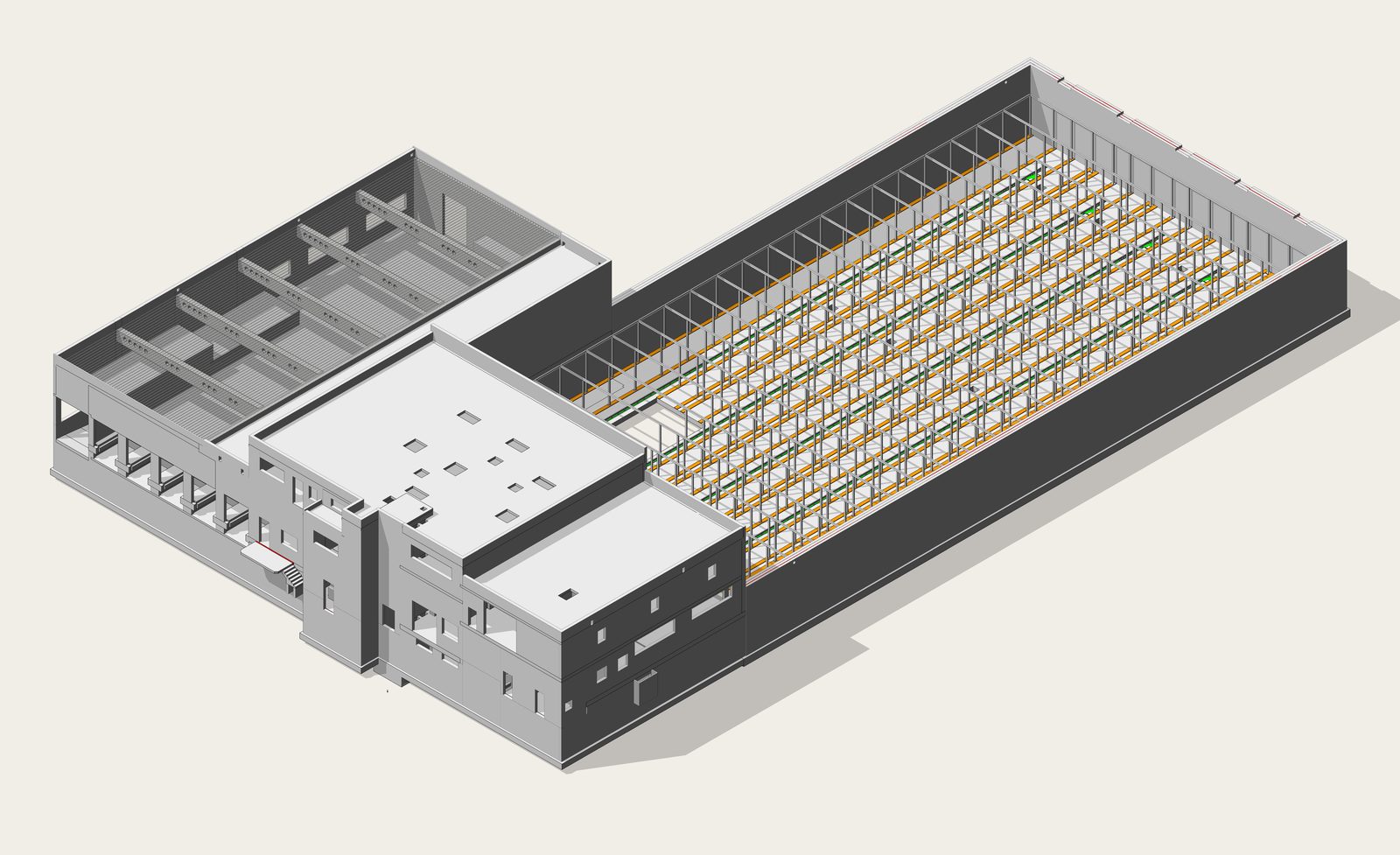

Kho tự động cao tầng mới cho Hawle — nhà sản xuất phụ kiện đường ống — được thiết kế dạng kết cấu khung thép với mặt bằng khoảng 74 m × 40 m. Khu vực lưu kho cao tầng ăn sâu khoảng 9 m dưới cao độ hoàn thiện và vươn lên khoảng 25 m trên mặt đất, tạo thành tổng chiều cao thông thủy khoảng 34 m. Một tòa nhà văn phòng tích hợp — gồm tầng hầm và hai tầng lầu — nằm ở một đầu tổ hợp, đặt trên cùng một bản móng nông liên tục với phần kho.

Kho được thiết kế xoay quanh hệ thống lưu trữ và lấy hàng tự động. Hệ ray cho thiết bị tự động được chôn sẵn trong bản móng — đây là thách thức kết cấu định hình cả dự án. Vị trí ray, cao độ và điều kiện liên kết phải được xử lý trong không gian ba chiều trên bản vẽ cốt thép trước khi đổ bê tông. Một khi bản móng đã đổ, sai lệch vị trí của các chi tiết chôn sẵn không thể sửa mà không phá dỡ.

Tòa nhà văn phòng dùng hệ dầm sàn với các dầm bẹt hạ xuống có hàm lượng thép lớn để đạt được độ linh hoạt về khẩu độ cho mặt bằng văn phòng mở. Những dầm này có mật độ cốt thép cao, và hình học thi công của chúng đã được kiểm tra trong 3D để xác nhận cách bố trí thép thực sự có thể thi công được — chen chúc cốt thép tại nút dầm–cột trên các cấu kiện nhiều thép là nguyên nhân thường gặp dẫn tới các đề nghị thay đổi ngoài công trường nếu không được xử lý ngay ở LP5.

Điểm nổi bật

• Hồ sơ cốt thép 3D với hệ ray chôn sẵn: Hệ ray của kho tự động là một hệ cơ khí chính xác. Phần chôn sẵn trong kết cấu — vị trí bu lông neo, cao độ bản đế, cốt thép quanh các chi tiết chôn sẵn — phải được thể hiện trong không gian ba chiều ở LP5 và được kiểm tra trước khi đổ bê tông. CN Europlan lập hồ sơ cốt thép 3D giúp nhà thầu đặt các chi tiết ray chôn sẵn đúng dung sai mà nhà sản xuất hệ thống tự động yêu cầu.
• Dầm văn phòng nhiều thép được kiểm tra khả năng thi công: Các dầm hạ chịu mô men lớn của tòa nhà văn phòng được dựng mô hình 3D ở bước LP5 để xác nhận cách bố trí cốt thép thiết kế thực sự đặt được. Bước này — hiếm khi được thực hiện ở các dự án LP5 thông thường — ngăn chặn những thay đổi ngoài công trường do chen chúc cốt thép, vốn làm giảm khả năng làm việc của kết cấu và vô hiệu hóa bảo hành kết cấu.
• Kho cao tầng như một dạng kết cấu kép: Tổng chiều cao 34 m của khu lưu kho (9 m dưới mặt đất + 25 m trên mặt đất) khiến công trình vừa là một tầng hầm sâu vừa là một khung cao — hai bài toán kết cấu phải được giải như một hệ thống tích hợp duy nhất ở LP5.
• Móng nông dùng chung cho kho và văn phòng: Đặt cả hai khối trên một bản móng liên tục loại bỏ lún lệch tại điểm giao giữa kho và văn phòng — một vị trí then chốt trong hệ thống tự động, nơi chuyển vị lệch của hệ ray ảnh hưởng trực tiếp đến vận hành thiết bị.
